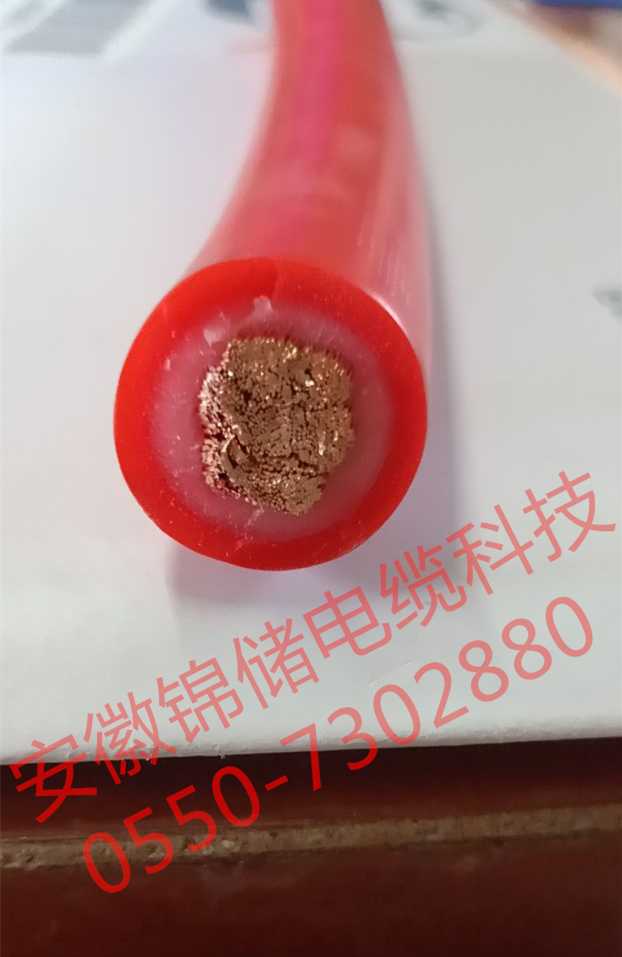

YDGR电缆额定电压0.6/1kV及以下硅橡胶绝缘硅橡胶护套电力电缆

1　范围

本规范规定了高温环境或有酸碱腐蚀等场合下使用的额定电压0.6/1kV挤包硅橡胶绝缘硅橡胶护套电力电缆的产品名称,结构,尺寸和试验方法,检验规则。

1.1　额定电压 rated voltage

电缆的额定电压是电缆设计,使用和进行电性能试验用的基准电压。

额定电压用U₀/U表示。

U₀表示任一主绝缘导体与“地”（金属屏蔽,金属套或周围介质）之间的电压有效值；U为多芯电

缆或单芯电缆系统任意两相导体之间的电压有效值。

在交流系统中,电缆的额定电压应至少等于使用电缆的系统的标称电压,这个条件对U₀和U值都适用；在直流系统中,该系统的标准电压应不大于电缆额定电压的1.5倍。

系统的工作电压应不大于系统额定电压的1.1倍。

1.2　尺寸值（厚度,截面积等）定义

1.2.1　标称值　nominal value
　　指定的量值并经常用于表格之中,在本规范中通常标称值引伸出的量值考虑规定公差,通过测量进行检验。

1.2.2　近似值　 approximate value

一个既不保证也不检查的数值,例如由于其他尺寸值的计算。

1.2.3　中间值　 median value
　　将试验得到的若干数值以递增（或递减)的次序依次排列时,若数值的数目是奇数,中间的那个值为中间值：若数值的数目是偶数,中间两个数值的平均值为中间值。

1.2.4　假设直径　 fictitious value
　　按GB/T 12706.1-2002 附录A计算所得的值。

1.3　 有关试验的定义

1.3.1　例行试验 　routine tests
　 由制造方在成品电缆的所有制造长度上进行的试验,以检验所有电缆是否符合规定的要求。
3.3.2　抽样试验　 sample tests
　　由制造方进行,按规定的频度在成品电缆试样上,或在取自成品电缆的某些部件上进行的试验,以检验电缆是否符合规定要求。
3.3.3　型式试验　 type tests
按一般商业原则对本规范所包含的一种类型电缆在供货之前所进行的试验,以证明电缆具有能满足预期使用条件的良好性能。该试验的特点是：除非电缆材料或设计或制造工艺的改变可能改变电缆的特性,试验做过以后就不需要重做。

2　使用特性

2.1　额定电压：U₀/U为0.6/1kV

2.2　电缆导体较高额定工作温度：正常运行时,180℃；短路（较长持续 5s）时：350℃。

2.3　电缆的允许弯曲半径

——无铠装层的电缆,应不小于电缆外径的6倍；

——有铠装或屏蔽结构的电缆,应不小于电缆外径的12倍。

3　电缆型号和产品表示方法及电缆规格

3.1　型号

YDGR电缆3*10 1*6/3*16 1*10/3*25 1*16mm2

电缆常用型号如表1

表1 电缆型号

3.2　代号

3.2.1　导体代号

第1种,第2种铜导体 （T）省略

第5种导体（软结构） R

3.2.2　绝缘代号

硅橡胶绝缘 G

3.2.3　护套代号（包括挤包的内衬层和隔离套等）

硅橡胶护套 G

3.2.4　铠装代号

双钢带铠装 2

细圆钢丝铠装 3

双非磁性金属带铠装 6

非磁性金属丝铠装 7

3.2.5　外护套代号

硅橡胶护套 G

3.3　表示方法

产品用型号,规格及本规范编号表示。

3.3.1　产品型号的组成和排列顺序如下

外护套

铠装层

内护层

导体（第1种,第2种铜导体省略）

绝缘
