YVFB 3*6 CEFR 1*120 CEFR 1*35 CEFR 4*4 CEFR 3*25

•

　一、产品特点及用途

　　本产品具有耐寒、柔软、耐磨、防油等特性，适用于交流额定电压0.6KV/及下具有耐寒、防油等特殊要求的行车、台车、传输机械等移动电器用动力传输线及控制、照明、通讯线路，本产品已广泛用于冶金、电力、船舶、港口等行业。

　　分相屏蔽丁腈扁平电缆适用于作变频器供电电缆。

　　二、使用特性

　　1.交流额定电压：L。/U 0.6/1 KV

　　***高工作温度：105℃

　　***低环境温度：固定敷设-40℃

　　2.电缆安装敷设温度应不低于-25℃

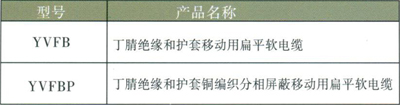

　　三、基本型号及名称

　　表1

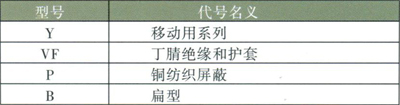

　　四、代号名称含义

　　表2

　　备注：阻燃型扁平电缆型号前加ZR,导体线芯中铜丝中可以采用镀锡

　　五、主要技术指标

　　1.成品电缆导体(R类)直流电阻《符合GB3956规定》 参照附录A表1和表2。

　　2. 20C时绝缘电丨阻不小于50C5/KM

　　3.成品电缆经受交流50HZ3.5KV/min电压试验不击穿

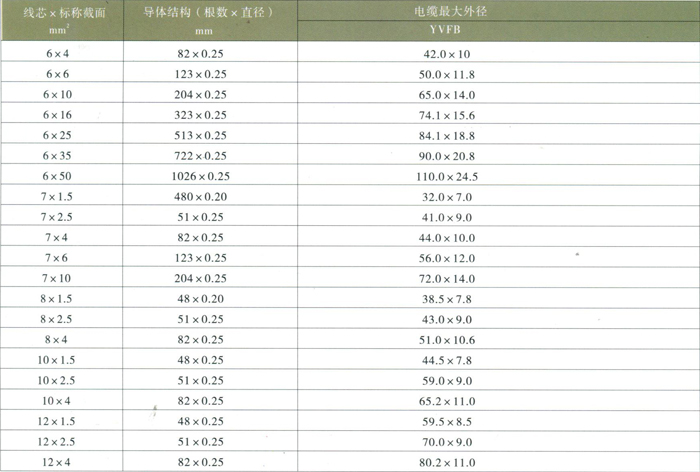

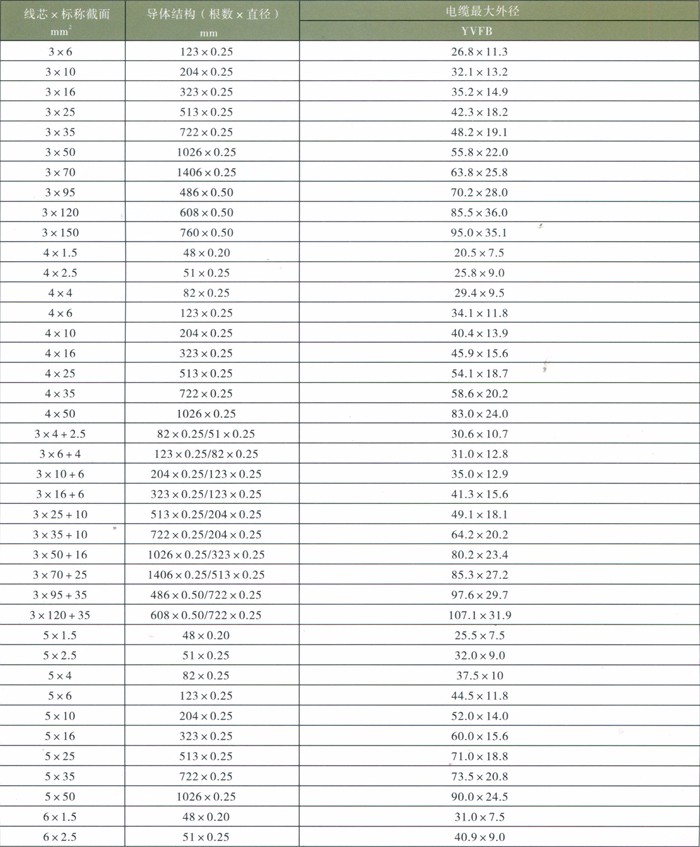

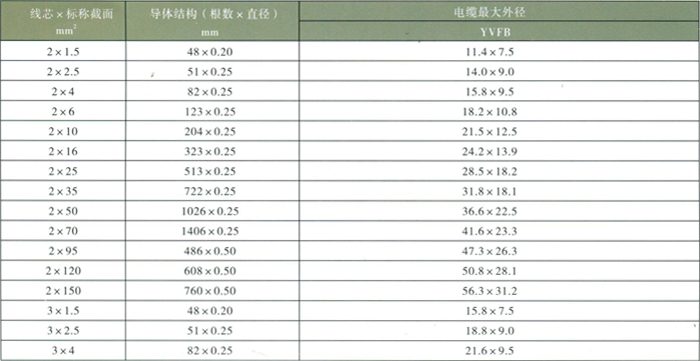

　　六、基本电缆规格及结构参数

　　注：YVFBP分相屏蔽电缆导体结构及***大外径参照上表数据

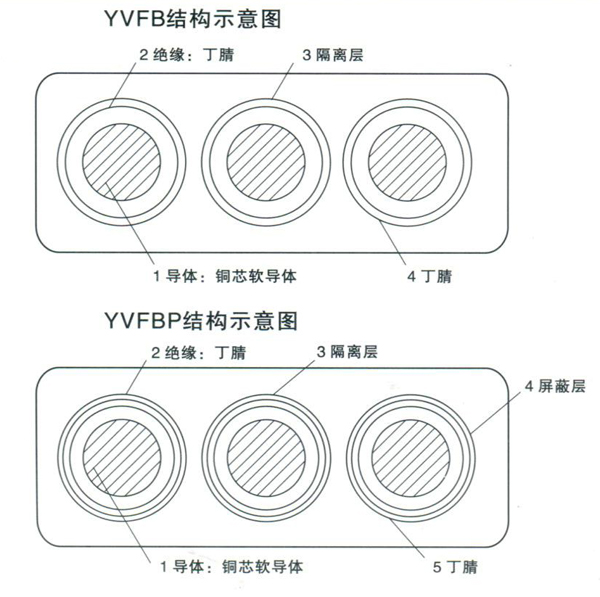

　　七、产品结构示意图
