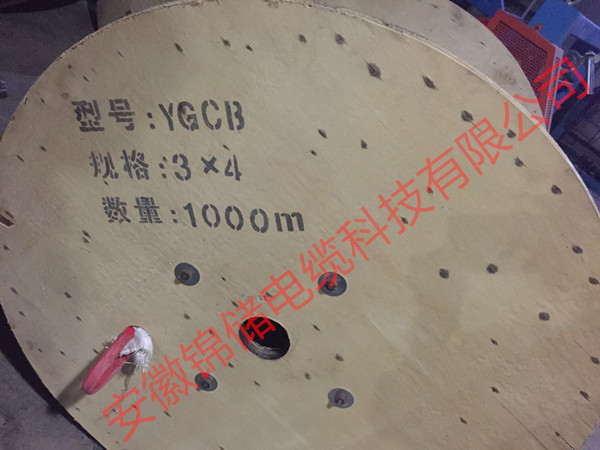

YGCB 硅橡胶扁电缆
商品名称：YGCB 硅橡胶扁电缆
productmiaoshu：安徽锦储电缆科技有限公司http://www.ahwbtzdl.com/
- 添加时间：2019-09-16 20:17:55
- 浏览：
手机：15705500778 / 13866946849
传 真：0550-7622196
电 话：0550-7302880 / 7622880
邮 箱：1219393797@qq.com
产品描述：
YGCB扁平电缆产品适用于交流额定电压0.6/1KV及以下的铸造起重机、港机、小车移动用挂缆。产品具有耐高温、耐寒抗拉、防油、防腐蚀等特性，电缆结构柔软扁平、敷设方便，在高温、高寒环境下电气性能稳定，抗老化，使用寿命长等优点，广泛用于冶金、电力、石油、化工、港口及移动设备制造等行业
详细信息在线询价
一、YGCB扁平电缆产品特点及用途
产品适用于交流额定电压0.6/1KV及以下的铸造起重机、港机、小车移动用挂缆。产品具有耐高温、耐寒抗拉、防油、防腐蚀等特性，电缆结构柔软扁平、敷设方便，在高温、高寒环境下电气性能稳定，抗老化，使用寿命长等优点，广泛用于冶金、电力、石油、化工、港口及移动设备制造等行业。
注：机上固定敷设用电缆参照第4页靠前章第二节硅橡胶电力电缆和第61页第三章第二节硅橡胶控制电缆。
二、YGCB扁平电缆产品执行标准
Q/AT2005-2
三、使用特性
1、交流额定电压：U0/U 0.6/1KV；
较高工作温度:180℃；
较低环境温度:固定敷设-60℃；
2、电缆安装敷设温度不底于-25℃。
四、YGCB扁平电缆基本型号及名称
| 型号 | 产品名称 |
| YGGB | 硅橡胶绝缘和护套移动用扁平软电缆 |
| YGCB-VFR | 丁请绝缘硅橡胶护套移动用扁平软电缆 |
| YGCB-AF46R | F46绝缘硅橡胶护套移动用扁平软电缆 |
| YGCPB | 硅橡胶绝缘和护套镀锡铜丝编织分相屏蔽移动用扁平软电缆 |
| YGCB-VFRP | 丁请绝缘硅橡胶护套镀锡铜丝编织分相屏蔽移动用扁平软电缆 |
| YGCB-AF46RP | F46绝缘硅橡胶护套镀锡铜丝编织分相屏蔽移动用扁平软电缆 |
五、代号名称含义
| 代号 | 代号含义 |
| Y | 移动用系列 |
| G | 硅橡胶绝缘或护套 |
| VF | 丁情绝缘或护套 |
| B | 扁型 |
| P | 铜丝(镀锡铜丝)屏蔽 |
| F46 | 聚全氟乙丙烯F46 |
备注：导体线芯中铜丝可以采用镀锡。
六、主要技术指标
1、成品电缆导体(R类)直流电阻(符合GB3956规定)；
2、20℃时绝缘电阻不小于100MΩ/KM；
3、成品电缆经受交流50HZ 3.5KV/5min电压试验不击穿。
七、YGCB扁平电缆基本电缆规格及结构参数
| 线芯×标称截面(mm2) | 导体结构(根数×直径) mm | 外型尺寸(mm) | 电缆参考重量(kg/m) | 载流量(A) | ||
| YGCB、YGCB-YVFR | YGCPB | YGCB | YGCPB | YGCB | ||
| 2×1.5 | 48×0.20 | 12.4×6.8 | ||||
| 2×2.5 | 51×0.25 | 15.0×7.8 | ||||
| 2×4 | 82×0.25 | 16.8×9.0 | ||||
| 2×6 | 123×0.25 | 19.2×10.9 | ||||
| 2×10 | 204×0.25 | 22.5×12.8 | ||||
| 2×16 | 323×0.25 | 25.2×14.9 | ||||
| 2×25 | 513×0.25 | 29.5×17.2 | ||||
| 2×35 | 722×0.25 | 32.8×19.1 | ||||
| 2×50 | 1026×0.25 | 37.6×21.5 | ||||
| 2×70 | 1406×0.25 | 42.6×24.3 | ||||
| 2×95 | 486×0.50 | 48.3×27.3 | ||||
| 2×120 | 608×0.50 | 53.8×29.1 | ||||
| 2×150 | 760×0.50 | 59.3×32.2 | ||||
| 3×1.5 | 48×0.20 | 19.1×8.3 | 20.7×8.8 | 0.2356 | 0.275 | 20 |
| 3×2.5 | 51×0.25 | 21×8.9 | 23.3×9.7 | 0.2915 | 0.381 | 27 |
| 3×4 | 82×0.25 | 24.1×10.3 | 25.4×10.8 | 0.3994 | 0.481 | 38 |
| 3×6 | 123×0.25 | 26.9×11.3 | 29.8×12.2 | 0.5049 | 0.657 | 47 |
| 3×10 | 204×0.25 | 32.1×12.7 | 35.1×13.8 | 0.7078 | 0.903 | 69 |
| 3×16 | 323×0.25 | 36.3×14.1 | 36.5×14.8 | 0.9547 | 1.137 | 90 |
| 3×25 | 513×0.25 | 42.8×16.8 | 41.3×16.3 | 1.409 | 1.555 | 121 |
| 3×35 | 722×0.25 | 49.5×19 | 46.7×18.9 | 1.8423 | 2.028 | 147 |
| 3×50 | 1026×0.25 | 55×21.3 | 61.5×23.5 | 2.4624 | 2.963 | 185 |
| 3×70 | 1406×0.25 | 62.6×24.2 | 70.6×28.2 | 3.3422 | 3.743 | 237 |
| 3×95 | 486×0.50 | 65.6×25.2 | 79.9×31.3 | 4.1244 | 4.982 | 262 |
| 3×120 | 608×0.50 | 72.3×28.1 | 84.7×32.2 | 5.1622 | 5.997 | 292 |
| 3×150 | 760×0.50 | 82×32 | 91.6×34.1 | 6.4914 | 7.272 | 322 |
| 3×185 | 945×0.50 | 91.3×35.1 | 101.5×37.8 | 7.8843 | 8.047 | 343 |
| 3×240 | 1221×0.50 | 96.4×36.8 | 107.2×40.4 | 9.6724 | 10.849 | 397 |
| 3×300 | 1525×0.50 | 103×39 | 121.6×45.2 | 11.6967 | 13.355 | 456 |
| 4×1.5 | 48×0.20 | 24.5×8.3 | 26.6×8.8 | 0.304 | 0.383 | 19 |
| 4×2.5 | 51×0.25 | 27×8.9 | 30×9.7 | 0.378 | 0.497 | 27.5 |
| 4×4 | 82×0.25 | 31.6×10.3 | 32.7×10.8 | 0.5257 | 0.625 | 36 |
| 4×6 | 123×0.25 | 35.6×11.3 | 38.3×12.2 | 0.6695 | 0.854 | 44 |
| 4×10 | 204×0.25 | 41.8×12.7 | 45.7×13.8 | 0.7279 | 1.186 | 63 |
| 4×16 | 323×0.25 | 48.4×15.1 | 47.3×14.8 | 1.3334 | 1.491 | 82 |
| 4×25 | 513×0.25 | 56.7×16.8 | 53.1×16.3 | 1.871 | 2.008 | 105 |
| 4×35 | 722×0.25 | 64.7×18.8 | 61.2×18.9 | 2.429 | 2.679 | 142 |
| 4×50 | 1026×0.25 | 73.2×21.3 | 80.5×23.5 | 3.2831 | 3.907 | 169 |
| 4×70 | 1406×0.25 | 81.8×24.2 | 84.7×23.5 | 4.4059 | 4.89 | 206 |
| 4×95 | 486×0.50 | 87.8×27.2 | 100.4×29.8 | 5.7292 | 6.584 | 240 |
| 4×120 | 608×0.50 | 95.4×29.1 | 106.8×32.2 | 6.967 | 7.902 | 275 |
| 4×150 | 760×0.50 | 109×34 | 114.4×34.1 | 8.9143 | 9.41 | 317 |
| 4×185 | 945×0.50 | 121.4×37.1 | 129.2×37.8 | 10.813 | 11.472 | 338 |
| 3×2.5 1.5 | 51×0.25/48×0.20 | 24×8.3 | 29.2×9.7 | 0.292 | 0.48 | 27.5 |
| 3×4 2.5 | 82×0.25/51×0.25 | 26.2×8.9 | 31.6×10.8 | 0.61 | 0.59 | 36 |
| 3×6 4 | 123×0.25/82×0.25 | 30.6×10.3 | 37×12.2 | 0.508 | 0.84 | 44 |
| 3×10 6 | 204×0.25/123×0.25 | 34.2×11.3 | 43.2×13.8 | 0.647 | 1.15 | 63 |
| 3×16 10 | 323×0.25/123×0.25 | 40.2×12.7 | 45.8×14.8 | 0.902 | 1.5 | 82 |
| 3×25 16 | 513×0.25/204×0.25 | 47×15.1 | 52.7×16.3 | 1.306 | 2.06 | 105 |
| 3×35 16 | 722×0.25/204×0.25 | 55.1×16.8 | 57.5×18.9 | 1.84 | 2.5 | 142 |
| 3×50 25 | 1026×0.25/323×0.25 | 62.5×18.8 | 72.8×23.5 | 2.39 | 3.67 | 169 |
| 3×70 35 | 1406×0.25/513×0.25 | 71×21.3 | 80.1×25.5 | 3.01 | 4.74 | 206 |
| 3×95 35 | 486×0.50/722×0.25 | 79×24.2 | 91×29.8 | 4.05 | 6.08 | 240 |
| 3×120 50 | 608×0.50/722×0.25 | 85×27.2 | 102.2×32.2 | 5.21 | 7.67 | 275 |
| 3×150 70 | 760×0.50/1406×0.25 | 92×29.1 | 108.7×34.1 | 6.15 | 9.11 | 317 |
| 3×185 95 | 945×0.50/486×0.50 | 105×34 | 123×37.8 | 8.32 | 11.31 | 338 |
| 5×1.5 | 48×0.20 | 30.9×8.9 | 32.5×8.8 | 0.406 | 0.471 | 18 |
| 5×2.5 | 51×0.25 | 34.7×9.5 | 36.8×9.7 | 0.5104 | 0.612 | 23.5 |
| 5×4 | 82×0.25 | 39.5×10.3 | 39.9×10.8 | 0.6572 | 0.77 | 35 |
| 5×6 | 123×0.25 | 44.5×11.3 | 46.4×12.2 | 0.8368 | 0.014 | 41 |
| 5×10 | 204×0.25 | 52.5×13.7 | 56.4×13.8 | 1.2294 | 1.469 | 59 |
| 5×16 | 323×0.25 | 59.5×15.1 | 58.1×14.8 | 1.6479 | 1.845 | 79 |
| 5×25 | 513×0.25 | 70×16.8 | 65.4×16.3 | 2.32 | 2.489 | 103 |
| 5×35 | 722×0.25 | 81×19.8 | 75.3×18.9 | 3.14 | 3.321 | 138 |
| 5×50 | 1026×0.25 | 90.5×21.3 | 99.5×23.5 | 4.077 | 4.851 | 160 |
| 6×1.5 | 48×0.20 | 35.3×8.9 | 38.4×8.8 | 0.474 | 0.558 | 17.5 |
| 6×2.5 | 51×0.25 | 39.5×9.5 | 43.6×9.7 | 0.593 | 0.728 | 21.7 |
| 6×4 | 82×0.25 | 45.8×10.3 | 46.6×10.2 | 0.768 | 0.871 | 33 |
| 6×6 | 123×0.25 | 52.8×11.3 | 57.5×12.2 | 0.9957 | 1.243 | 39 |
| 6×10 | 204×0.25 | 62.2×13.7 | 68×13.8 | 1.462 | 1.769 | 57 |
| 6×16 | 323×0.25 | 70.6×15.1 | 68.9×14.8 | 1.962 | 2.2 | 76 |
| 6×25 | 513×0.25 | 83.3×16.8 | 80.2×16.3 | 2.7696 | 3.022 | 99 |
| 6×35 | 722×0.25 | 96.3×19.8 | 90.9×18.9 | 3.7462 | 3.997 | 133 |
| 6×50 | 1026×0.25 | 108.8×22.3 | 118.5×23.5 | 5.0341 | 5.794 | 152 |
| 7×1.5 | 480×0.20 | 41.3×8.9 | 44.3×8.8 | 0.5467 | 0.644 | 17 |
| 7×2.5 | 51×0.25 | 45.5×9.5 | 50.4×9.7 | 0.678 | 0.843 | 21.5 |
| 8×1.5 | 48×0.20 | 47.4×8.9 | 50.2×8.8 | 0.627 | 0.334 | 16.5 |
| 8×2.5 | 51×0.25 | 48.5×8.6 | 57.2×9.7 | 0.7939 | 0.958 | 19.6 |
| 10×1.5 | 48×0.25 | 57.5×8.9 | 62.6×9.4 | 0.7643 | 0.963 | 16 |
| 10×2.5 | 51×0.25 | 62.9×9.5 | 72.6×10.4 | 0.8965 | 1.311 | 18.7 |
| 12×1.5 | 48×0.25 | 68.3×8.9 | 75.6×9.4 | 0.9094 | 1.209 | 15.6 |
| 12×2.5 | 51×0.25 | 75.5×9.5 | 86.3×10.4 | 1.1327 | 1.68 | 18 |
| 14×1.5 | 48×0.20 | 79.1×8.9 | 86.3×9.4 | 1.055 | 1.332 | 15 |
| 14×2.5 | 51×0.25 | 87.5×9.5 | 100.2×10.4 | 1.3145 | 1.818 | 16.5 |
| 16×1.5 | 48×0.20 | 89.9×8.9 | 54.4×16.6 | 1.199 | 1.516 | 14.5 |
| 16×2.5 | 51×0.25 | 101×9.5 | 56.8×18.7 | 1.514 | 2.071 | 15.5 |
| 19×1.5 | 48×0.20 | 106.1×8.9 | 65.8×18 | 1.417 | 1.981 | 14.2 |
| 19×2.5 | 51×0.25 | 119.3×9.5 | 69×20 | 1.791 | 2.549 | 15 |
八、YGCB扁平电缆产品结构示意图
一、用途
适用于航空、航天、军工、石油、化工、冶金、电力等易燃高温环境中的电器设备上供输电之用。
二、型号、名称及规格
型号名称
YGC铜芯硅橡胶绝缘硅橡胶护套移动用重型电力电缆
YGCB铜芯硅橡胶绝缘硅橡胶护套移动用重型扁电力电缆
YGZ铜芯硅橡胶绝缘硅橡胶护套移动用中型电力电缆
规格：
导体芯数1芯2芯3芯4芯、3 1芯5芯、4 1芯、3 2芯
导体截面1.5～3001.5～3001.5～3004～3004～185
注：除以上所列出的规格、芯数以外，如果用户需要其它各种规格、芯数的电缆可以提出，我公司可根据用户的特殊要求专门订制以满足需要。
三、产品执行标准
Q/HY01-2007
四、使用条件
交流额定工作电压： 0.6/1KV
工作温度：固定敷设：-60℃～180℃
非固定敷设：-40℃～180℃
安装敷设较低环境温度：不低于-40℃
电缆允许弯曲半径：不小于电缆外径的6倍
电缆有优良的抗氧、耐臭氧、耐紫外线照射性能，长期在室外使用不发生龟裂；有卓越的电性能，耐电晕性和耐电弧性也非常好；有优良的物理机械性能，在150℃高温下，其机械性能远远优越于通用橡套电力电缆；具有良好的耐化学物质性能、耐燃料油及油类性能。无臭、无味、无毒，具有低表面活性和低吸温性性能。
五、电缆结构描述
5.1 导体
导体采用符合GB/T 3956要求的铜导体。
导体表面光洁、无油污、无损伤绝缘的毛刺、锐边。
5.2 绝缘
绝缘材料采用硅橡胶材料，绝缘紧密挤包在导体上，且容易剥离不伤导体，绝缘表面平整、光滑。
绝缘厚度符合标准的规定，绝缘厚度的平均值不小于标称值，其较薄处的厚度不小于标称值的90%-0.1mm。
5.3成缆
绝缘线芯绞合成缆，成缆的绞向为右向，成缆后重叠绕包聚酯膜包带，重叠绕包的搭盖率不小于20％。
5.4填充
为使成缆的缆芯圆整，根据需要允许采用非吸湿性材料作为填充。
5.6外护套
外护套材料采用硅橡胶护套材料。
护套紧密挤包在绝缘线芯或缆芯上，且容易剥离不伤缆芯。护套表面光洁、色泽均匀。
护套厚度符合标准的规定，护套厚度的平均值不小于标称值，其较薄处的厚度不小于标称值的85%-0.1mm。
六、主要技术指标
20℃导体直流电阻符合GB/T 3956。
20℃较小绝缘电阻为100MΩ.km。
成品电缆应经受交流50Hz，试验电压3500V，5分钟不击穿。
七、注意事项：
1 电缆移动使用时温度范围应控制在-30℃ ~
180℃之间，温度过低易造成电缆内部或护套因弯折受损伤。
2
电缆的编织屏蔽层是防电磁干扰的结构，安装使用时应接通0电位（地电位），防止因电磁场的干扰所产生的静电荷产生电场干扰电缆信号的传输、使所产生的静电荷及时泄漏。该电缆的屏蔽层对磁场也同样具有一定的防护作用。
3 电缆应避免车辆碾压、或硬物体强烈撞击，以免损坏电缆的绝缘层或护套。
4
电缆储存时应存放在避免阳光照射的环境条件干燥的通风良好的库房内储存，并避免接触具有腐蚀性的溶剂液体或气体。
