耐寒扁电缆
商品名称：耐寒扁电缆
productmiaoshu：耐寒扁电缆简单介绍 丁腈耐寒扁电缆具有耐寒、柔软、耐磨、防油等特性，适用于交流额定电压0.6/1KV及以下具有耐寒、防油等特殊要求的行车、台车、传输机械等移动电器用动力传输线及控制、照明、通讯线路，
- 添加时间：2018-08-14 14:15:47
- 浏览：
手机：15705500778 / 13866946849
传 真：0550-7622196
电 话：0550-7302880 / 7622880
邮 箱：1219393797@qq.com
产品描述：

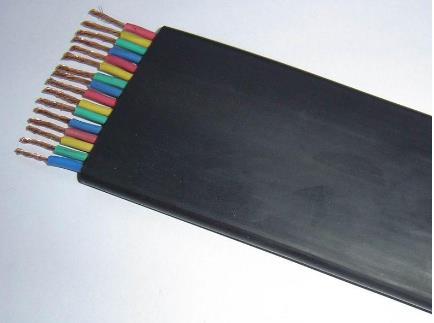

耐寒扁电缆简单介绍
丁腈耐寒扁电缆具有耐寒、柔软、耐磨、防油等特性，适用于交流额定电压0.6/1KV及以下具有耐寒、防油等特殊要求的行车、台车、传输机械等移动电器用动力传输线及控制、照明、通讯线路，本产品已广泛应用于冶金、电力、船舶、港口等行业。导电线芯采用软结构，确保电缆柔软性能好。
丁腈扁电缆的详细介绍
一、概述：
丁腈扁电缆具有耐寒、柔软、耐磨、防油等特性，适用于交流额定电压0.6/1KV及以下具有耐寒、防油等特殊要求的行车、台车、传输机械等移动电器用动力传输线及控制、照明、通讯线路，本产品已广泛应用于冶金、电力、船舶、港口等行业。导电线芯采用软结构，确保电缆柔软性能好。
绝缘和保护层材料采用丁聚物，提高电缆柔软特性和防腐、耐寒特性。
绝缘线芯分色，为敷设安装提供方便。
可按顾客需要，在缆芯两侧增加钢丝绳或其他承力元件(YVFB-G型)。
二、特点：
特别柔软，尤耐弯折，往返移动，平稳不扭。 室内户外，适应温度，酸碱油盐，均能防护。 选材严格，工艺xj****，性能可靠，寿命长久。
三、规格型号：
| 型号 | 名称 | 额定电压 | 主要用途 | 拉力大小于N |
| YFFB | 丁腈聚氯乙烯绝缘及护套扁平软电缆 | 450/750V | 主要用于起重、输送机、中小型挖掘机、装卸机 | 2000/100m |
| YFFB-F | 丁腈聚氯乙烯绝缘及护套复合扁平软电缆 | 450/750V | 主要用于大中型野外作业的移动机械，如起重机，挖掘机，堆取材料机等 | |
| YEFPB | 乙丙橡胶绝缘丁腈聚氯乙烯绝缘及护套屏蔽型扁平软电缆 | 3.6/6KV | ||
| YFFB-L | 丁腈聚氯乙烯绝缘及护套承拉(钢丝加强型移动)扁平软电缆 | 300/500V | 主要用于低层建筑物的电梯和其它移动机械的控制电缆 | |
| YFFB-JL | 丁腈聚氯乙烯绝缘及护套绞合承拉(钢丝加强型移动)扁平软电缆 | 300/500V | 主要用于高层建筑物电梯的控制电缆 | |
| YFFB-FJL | 丁腈聚氯乙烯绝缘及护套绞合承拉、控制、通信复合(钢丝加强型移动)扁平软电缆 | 300/500V | 主要用于电梯的控制电缆 |
| 代号 | 代号含义 |
| Y | 移动 |
| VF (扁平类用“FF”) | 丁腈电缆系列 |
| L | 承拉(加钢丝) |
| B | 扁电缆、扁平电缆 |
| F | 复合型 |
| P | 铜编织屏蔽 |
| R | 多股绞合导体 |
丁腈聚氯乙烯绝缘及护套扁平形软电缆 YVFB (普通型) YVFB-G (加强型) YVFBP (屏蔽型) YVFB-TH (三防型)
| 型 号 | 名 称 |
| YVFB | 丁腈绝缘和护套移动扁平软电缆 |
| YVFBP | 丁腈绝缘和护套铜编织屏蔽移动扁平软电缆 |
| YVFB-G | 丁腈绝缘和护套钢丝加强型移动扁平软电缆 |
| 型 号 | 额定电压（V） | 芯数 | 标称截面mm2 |
| YVFB | 450/750 V | 2-28 | 0.75-6 |
| YVFBP | 450/750 V | 2-10 | 2.5-150 |
| YVFB-G | 450/750 V | 2-28 | 0.75-150 |
四、产品主要性能(符合Q/ZB01-2002) 电缆额定工作电压交流450/750V及以下。 电缆使用环境温度为-40℃～70℃。 电缆***小弯曲半径为电缆小边长度的10倍。 各截面导电线芯20℃直流电阻***大值(Romax)如下：(符合GB/T3956-1997)
截面mm2 | 0.75 | 1 | 1.5 | 2.5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 | 240 |
Romax | 26.0 | 19.5 | 13.3 | 7.98 | 4.95 | 3.30 | 1.91 | 1.21 | 0.780 | 0.551 | 0.386 | 0.272 | 0.206 | 0.161 | 0.129 | 0.106 | 0.0801 |
各截面绝缘线芯70℃绝缘电阻***小值(Rimin)如下：(符合GB5023-1997)
截面mm2 | 0.75 | 1 | 1.5 | 2.5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 | 70～95 | 120～185 | 240 |
Romax(MΩ.m) | 11 | 10 | 10 | 9 | 7 | 6 | 5.6 | 4.6 | 4.4 | 3.8 | 3.7 | 3.2 | 2.9 | 2.8 |
成品电缆芯之间经受交流50Hz、2.5Kv试验电压作用5min不击穿。 绝缘及护套***小抗拉强度10N/mm2，***小断裂伸长率150%，-40℃低温卷绕无裂痕，-40℃低温拉伸***小伸长率20%。 不同环境不同温度载流量校正系数(Ki)
℃ | 10 | 15 | 20 | 25 | 30 | 35 | 40 |
Ki | 1.41 | 1.35 | 1.29 | 1.22 | 1.15 | 1.08 | 1.00 |
℃ | 45 | 50 | 55 | 60 | 65 | 70 | |
Ki | 0.91 | 0.82 | 0.71 | 0.58 | 0.41 | 0.18 |

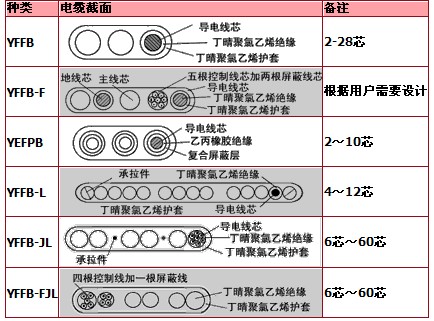

五、产品结构图：
