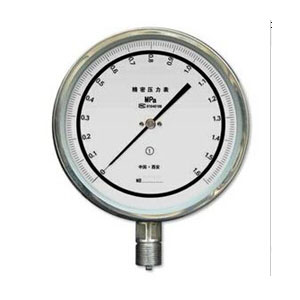

YB150A、150B精密压力表
商品名称：YB150A、150B精密压力表
productmiaoshu：产品说明: 精密数字压力表主要用来校验工业用普通压力表也可用于精密测量对铜合金和钢合金结构等无腐蚀性、非结晶、非凝固的各咱介质的压力。YB-150A型在标度线下设有镜面环,使仪表读数更清晰准确，外形美
- 添加时间：2018-08-11 15:59:11
- 浏览：
手机：15705500778 / 13866946849
传 真：0550-7622196
电 话：0550-7302880 / 7622880
邮 箱：1219393797@qq.com
产品描述：
产品说明: |
精密数字压力表主要用来校验工业用普通压力表也可用于精密测量对铜合金和钢合金结构等无腐蚀性、非结晶、非凝固的各咱介质的压力。 |
| 主要技术参数 |
| 温度影响：使用环境温度如偏离20±3℃时，则须考虑温度附加误差（≤0.4%10℃)。 |
| 使用环境条件：5～40℃，相对湿度不大于80%，且震动和压力源的波动应对仪表的准确读数无影响。 |
| 重量：1Kg |
| 弹簧管材料 | 测量范围MPa |
| 锡磷青铜 | -0.1～0 |
| 铬钒钢 | 0～10 0～16 |
结构原理
| 仪表由测量系统指示部分和外壳部分组成。仪表有较好的密封性并设有检封装置，能保护其内部测量机构免受机械损伤和污秽侵入。 |
| 仪表的作用原理是基于弹性元件（测量系统中的弹簧管）变形。在被测介质的压力作用下，迫使弹簧管之末端产生相应弹性变形——位移，借助于拉杆经齿轮传动机构的传动并予放大，由固定于齿轮轴上的指针逐将被测值在分度盘上指示出来。 |
YB201、251精密压力表 |
精密压力表主要用来校验工业用普通压力表及其它具有压力参数的各种仪器仪表；亦可用于精密测量无腐蚀性介质的压力。 |
| 主要技术参数 |
| 准确度等级：0.25 |
| 使用环境条件：0～40℃，相对湿度不大于80%，也可在-30～50℃的任一恒定温度条件下使用。 |
| 温度影响：使用环境温度如偏离20±5℃时，误差变化不大于0.1%10℃。 |
| 测量范围：（MPa) |
| 0～0.1；0～0.16；0～0.25；0～0.4； |
| 0～0.6； 0～1； 0～1.6； 0～2.5； |
| 0～4； 0～6； 0～10； 0～16； 0～25； |
结构原理
| 仪表由测量系统、指示部分和表壳部分等组成。 |
| 测量系统——由接头，弹簧管和齿轮转动机构等组成。 |
| 由被测介质的压力作用，使弹簧管的末端（自由端）相应地产生位移，借助连杆带动机构中的扇形齿轮产生一角位移，而使齿轮轴得以偏转——传给指示部分。 |
| 指示部分——由分度盘、镜面（YB-201型不带镜面和指针等组成。由指针将齿轮轴的偏转值相应地在分度盘上指示出被测介质的压力值。 |
| 表壳部分——由表盖、表玻璃和罩壳等组成。表盖的下端设有供调整零位用调零装置，以保持零值和读数的准确性。 |
