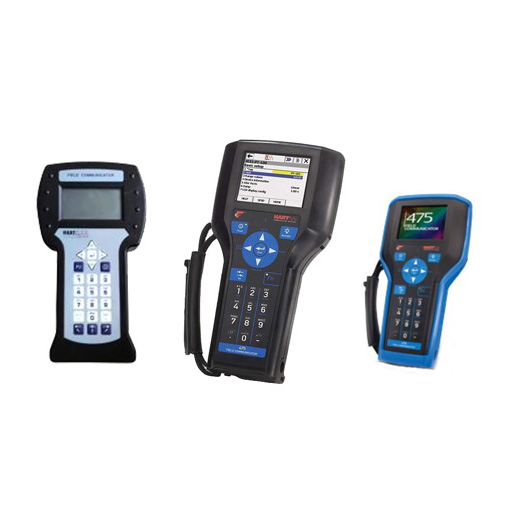

HART手操器

•

一、产品简介：

雷达HART手操器具有远程波形显示和仪表液晶模块同样的参数设置功能，为现场远程操作仪表提供了可靠、安全、便捷的手段。通过HART通讯协议手操器可以实时观察仪表的测量输出和测量波形曲线并对仪表进行参数设置。

现场操作人员可以通过菜单式的人机交互界面方便的设置现场参数。手操器的人机接口由128*64 图形点阵液晶和4 个按键构成。通过图形点阵液晶可以方便的观察现场回波波形，图形化剔除干扰波，极大的降低了雷达物位计调试难度和后期维护的工作量。

二、产品在雷达物位计方面应用

1 容器物料剧毒，希望远离现场观测调试，以保护现场工人人身安全。

2 希望降低爬罐观测的工作量。

3 罐顶高温不适宜人员登顶。

4 北方冬天罐顶落雪结冰无法罐顶操作。

5 仪表安装的空间区域过于狭小，不方便人员观察。

6 容器没有安装梯子，人员无法罐顶调试。

7 容器料位需要现场人员经常巡检。

8 在中控室希望解决仪表参数设置和故障处理的情况。

HART手操器/是与采用HART通信协议的仪表一起使用，对其进行设定，更改和显示，它可监控输入/输出值和自诊断结果。设定恒定电流的输出和调零。当系统开动或维持操作时，只要把HART通信器接在4~20mA通信信号线上，就可以使用。

本通讯器适合HART协议智能变送器的通讯操作，具有******的兼容性，可通讯1151，3051，EJA,ABB及其他HART协议的进口仪表,完全兼容国产的各种智能压力(温度)变送器,同时,还能与电磁流量计、V锥流量计、靶式流量计、涡街流量计等支持HART协议的流量计通讯操作。

手操器/特点：

■在线监控和通信通信期间，调制信号不会中断4~20mA DC信号

■与采用HART通信协议的仪表可共用HART通信器能与采用HART通信协议的所有仪表一起使用

■操作方便大显示屏幕（4行，每行18个字符），采用中文显示，用户看了一目了然，设定和更改方便

■信息自诊断/保护功能

●全功能通讯：通讯支持携带HART协议的流量仪表、温度仪表、变送器

●大屏幕显示：显示界面更大，更清晰，采用进口液晶屏

●可对HART智能设备进行生产测试、诊断及检验等

●可对HART智能设备在现场运行中组态、标定、诊断、维护、监视等

●获取现场HART仪表的生产厂商信息

●了解HART仪表的工作状态及故障信息

●读取仪表的输出电流和过程变量

●获取有关传感器的参数及输出值

 自检查功能

格式化密码保护

低电压报警显示

手操器/标准技术规格

 装置的技术规格适用仪表：ROSEMOUNT1151 , ROSEMOUNT3051ABB日本富士YOKOGAWA EJA（带HART通信协议）等进口压力变送器DS-1151，DS-3351HK1151 , HK3151等国产智能压力变送器

通信信号的连接：专用线缆，长1.1m（3.6ft）通信线：长度：1Km（0.62英里）（0.75~1.25mm2）负载电阻：250~600Ω负载电容：0.22uF以下负载电感：3.3mH以下与电源线的间距：15cm以上（避免平行走线）显示：128*64点阵液晶显示控制：触摸开关（4个方向键，16个功能键，一个电源开关）

手操器/功能说明/基本功能：

●设定、更改和显示各种参数，HART通信
●恒定电流输出
●调零附加功能：
●格式化保护需要输入密码才能进行格式化
●电池报警LCD显示的报警信息可提示电池电压偏低
●LCD对比度调节正常工作条件环境温度-15~55℃存储条件：环境温度：0~50℃
