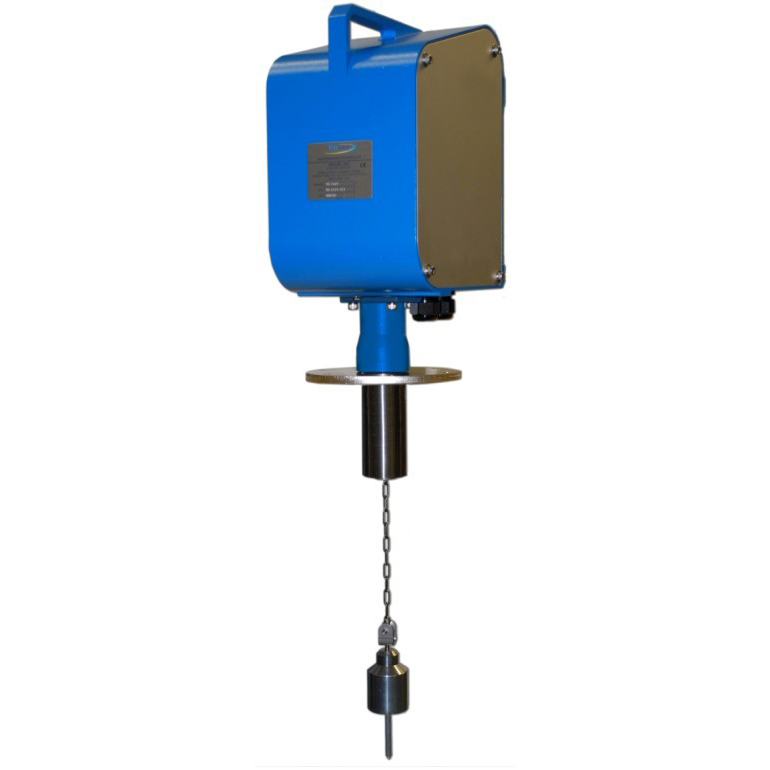

JCZC-1重锤式料位计

•

JCZC型重锤式料位计(重锤料位计)可用来测量粉状、颗粒状及块状固体物料料仓的料位。重锤料位计由传感器及控制显示仪表构成，由程序控制传感器的整个探测过程的动作，吸收了国内外******产品的优点，运行可靠、维护量小、应用面广。

测量原理

重锤料位计（一次表）安装在料仓顶部，料位计传感器的探测过程由控制显示仪表（二次表）发出的信号控制。一次表传感器由可逆电机、丝杠、齿轮轴、绕线筒、灵敏杠杆等组成。

当传一次表传感器接到探测命令时：电机正转带动齿轮轴和绕线筒转动，使钢丝绳下放，带动重锤由仓顶下降。当重锤降至料面时被料面托起而失重，钢丝绳松驰，灵敏杠杆动作使微动开关接触，控制显示仪表得到该信号立即发出电机反转命令，重锤上升返回，直到绕线筒碰上到顶开关，电机停转，重锤回到仓顶原始位置，完成一次探测过程。

在此过程中控制显示仪表通过检测绕线筒的转数计算出重锤从仓底到料面间的距离，在面板进行数字显示，并在后面板端子上输出4~20mA电流 (不需外加DC24V) 。

控制器可对物位高度进行显示，可设定上限、下限，并将物位信号远传到控制室并可接受遥控信号，同时设定检测周期。

n 主要特点

l不受现场介质产生的雾气，搅拌时产生的液面波动影响，比非接触的超声波、雷达波液位计适应性强。

l不受杂质、导电性、接地、液面波动影响，比射频导纳、磁致伸缩适应性强。

l适合污水、污油、熔融介质，不怕堵塞，比投入式、浮球液位计适应性强。

l不受测量深度影响，***大可测45M。

l可测量煤粉、粮食、粉灰等不同颗粒的物料高度。

l 直接数字显示料位，清晰直观

l测量部件为不锈钢，不怕介质腐蚀。

l自动定时测量功能。定时间隔可调，用于自控系统。

l上限、上上限、下限、下下限或报警输出。

n 技术参数

传感器（一次表）

l 测量周期：连续可调；

l 测量精度：1%

l 重复性：1%

l 分辨率：±3mm

l 输出方式：4-20 mA 、 RS485

l 测量范围：0-8 m；0-16  0-24  0-24

l 显示器环境温度：-10— +60℃；

l 探头环境温度：-40— +250℃；

l 探测速度：0.15m/s

l 联接方式：顶装、法兰联接

l 测量带：不锈钢钢丝绳

控制显示仪表（二次表）

l 电源电压：220VAC  50HZ

l 环境温度：30℃~+60℃

l 数字显示：4位LED显示料面位置

l 电流输出：4-20Ma

l 定时时间：15～130分钟（或按用户规定）

l 开孔尺寸：横式：宽152mm×高76mm

竖式：宽76mm×152mm

n 安装及订货说明

l 请注明料仓高度及测量范围

物料名称及仓内温度、压力
