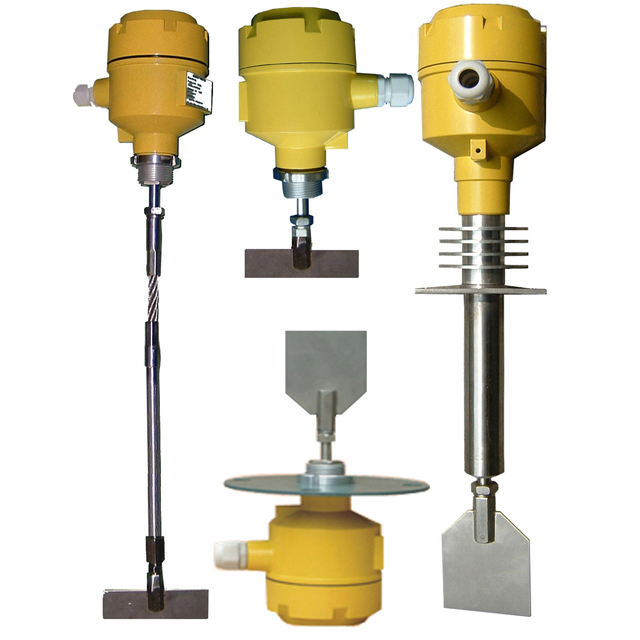

阻旋物位开关JCZY-21

概述：

UL型仪表，对开口料仓与密闭料仓中的粉状、颗粒状、块状物料进行检测、报警及自动控制。经钢铁、耐火、水泥、橡胶、化纤、电力等工业的长期运行，都获得理想的效果，被广泛用于工业生产中。

特点：

1、 结构简单；

2、 耐高温；

3、 防尘；

4、 耐冲击；

5、 无繁杂电气线路；

6、 控制可靠；

7、 可长期运行。

主要技术参数：

   1、电源电压：AC 220V、AC 110V、DC 24V；

   2、消耗功耗：＜10W；

   3、输出信号：继电器输出无源信号；

   4、动作频率：6次/分；

   5、环境温度：-40～85℃；

   6、工作延时：2～6秒；

   7、环境湿度：≤85%；

   8、介质温度：＜180°；

   9、工作压力：≤1.0MPa；

10、检测板摆角：30°±5°；

   11、法兰连接尺寸：法兰外径：ø 195/ ø 160

            孔中心距：ø 160/ ø 130

            孔   径：4- ø 18 /4- ø 14

            料仓开孔尺寸：ø 116/ ø 90；

   12、螺纹连接尺寸：G11/2″管螺纹；

   13、安 装 形 式：侧装、顶装。

□工作原理：

  UL型物位计采用摆动式传动系统。检测板受阻时，主轴受阻而静止、电机继续运行，致使开关动作切断电机电源、电机停止工作，发出物位信号。当物位下降时，检测板阻力消失，脱扣器复位，电机恢复工作，发出物位信号，仪表油处于检测状态。物位变化缓慢的场合，可在仪表内加装定时器，使仪表的检测处于间歇工作状态，这样可以减小功耗和磨损，延长仪表的寿命。



□订货须知：

l说明被测介质、密度、粒度、料仓压力、温度、料仓高度；

l说明装哪种开关（微动开关或光电开关）；

l可以根据用户需要加装定时器，另外设定检测时间；

l保护罩和配套专用BJK-2型闪光报警器可随仪表一起订货；

l特殊要求请注明。



例如：SFUL-2BPF11A500C11Z L=500    电源：AC220V  普通型  配带保护罩
