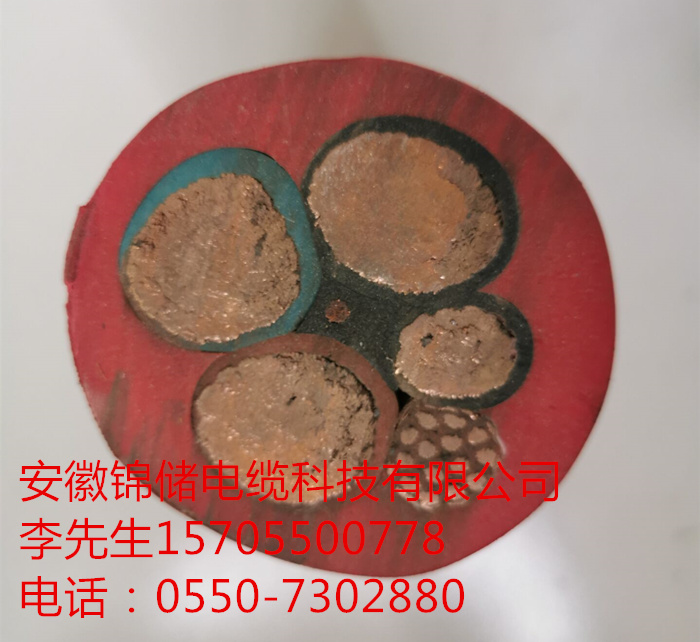

ZR-BPTFPLVPL 3*95+3*16
商品名称：ZR-BPTFPLVPL 3*95+3*16
productmiaoshu：http://www.jinchucable.com/本产品采用复合屏蔽形式，能抗强静电耦合、电磁感应、电波、接地不良以及电源线传导干扰，当线路出现高次谐波和旁频谐波电流分量时，屏蔽层电流总和为零，故
- 添加时间：2020-09-04 16:50:57
- 浏览：
手机：15705500778 / 13866946849
传 真：0550-7622196
电 话：0550-7302880 / 7622880
邮 箱：1219393797@qq.com
产品描述：
http://www.jinchucable.com/
本产品采用复合屏蔽形式，能抗强静电耦合、电磁感应、电波、接地不良以及电源线传导干扰，当线路出现高次谐波和旁频谐波电流分量时，屏蔽层电流总和为零，故不对外界产生干扰。该产品具有较低而且均匀的正（逆）序和零序阻抗，每一根线均匹配设计一根地线，由于地线对相线的影响是均匀的，故对于普通3 1芯电缆相比，它更有利于改善供电品质。本系列产品适用于额定电压0.6/1KV及以下轧线轧机变频传动装置及屏蔽要求极严格的动力线路及输配电线路，广泛应用于冶金、电力、石化等行业。
二、产品执行标准
企业标准
阻燃耐火特性试验执行GB12666-90标准
企业标准
阻燃耐火特性试验执行GB12666-90标准
三、使用特性
1、交流额定电压：Uo/U 0.6/1KV
2、电缆导体zui高工作温度：
硅橡胶绝缘180℃
氟塑料绝缘200℃
可熔性聚四氟乙烯（PTFE）绝缘260℃
聚氯乙烯绝缘70℃
交联聚乙烯绝缘90℃
3、zui低环境温度：
氟塑料及硅橡胶护套：固定敷设-60℃，
非固定敷设-15℃。
聚氯乙烯护套：固定敷设-40℃，
非固定敷设-15℃。
4、电缆安装敷设温度应不低于0℃（氟塑料、硅橡胶和丁***护套电缆不低于-25℃）
5、电缆允许弯曲半径：zui小为电缆外径的15倍。
1、交流额定电压：Uo/U 0.6/1KV
2、电缆导体zui高工作温度：
硅橡胶绝缘180℃
氟塑料绝缘200℃
可熔性聚四氟乙烯（PTFE）绝缘260℃
聚氯乙烯绝缘70℃
交联聚乙烯绝缘90℃
3、zui低环境温度：
氟塑料及硅橡胶护套：固定敷设-60℃，
非固定敷设-15℃。
聚氯乙烯护套：固定敷设-40℃，
非固定敷设-15℃。
4、电缆安装敷设温度应不低于0℃（氟塑料、硅橡胶和丁***护套电缆不低于-25℃）
5、电缆允许弯曲半径：zui小为电缆外径的15倍。
四、基本型号及名称
型号 | 产 品 名 称 |
BPTVPLVPL | 阻燃聚氯乙烯绝缘和护套复合屏蔽变频电缆 |
BPTYJPLVPL | 交联聚乙烯绝缘阻燃聚氯乙烯护套复合屏蔽变频电缆 |
BPTGPLVPL | 硅橡胶绝缘阻燃聚氯乙烯护套复合屏蔽耐高温变频电缆 |
BPTGPLGPL | 硅橡胶绝缘和护套复合屏蔽耐高温变频电缆 |
BPTGPLDQPL | 硅橡胶绝缘丁***护套复合屏蔽耐高温变频电缆 |
BPTGPLDQPL-105 | 硅橡胶绝缘105℃丁***护套复合屏蔽耐高温变频电缆 |
BPTFPLVPL | 氟塑料绝缘阻燃聚氯乙烯护套复合屏蔽耐高温变频电缆 |
BPTFPLFPL | 氟塑料绝缘和护套复合屏蔽耐高温变频电缆 |
BPTFPLGPL | 氟塑料绝缘硅橡胶护套复合屏蔽耐高温变频电缆 |
BPTFPLDQPL | 氟塑料绝缘丁***护套复合屏蔽耐高温变频电缆 |
BPTFPLDQPL-105 | 氟塑料绝缘105℃丁***护套复合屏蔽耐高温变频电缆 |
注：1、第5类导体可在型号后加注“R”;
2、导体线芯中铜丝可以采用镀锡。
2、导体线芯中铜丝可以采用镀锡。
五、主要技术指标
1、成品电缆导体直流电阻符合GB3956规定。
2、成品电缆的绝缘电阻（20℃）氟塑料及硅橡胶绝缘应不小于100MW·km，聚氯乙烯绝缘应不小于50MW·km。
3、成品电缆经受交流50Hz 3.5KV/5min电压试验不击穿。
4、屏蔽层传输阻抗
电缆100MHz时传输阻抗等于或小于100W/M，
电缆的理想屏蔽抑制系数等于或小于0.7。
2、成品电缆的绝缘电阻（20℃）氟塑料及硅橡胶绝缘应不小于100MW·km，聚氯乙烯绝缘应不小于50MW·km。
3、成品电缆经受交流50Hz 3.5KV/5min电压试验不击穿。
4、屏蔽层传输阻抗
电缆100MHz时传输阻抗等于或小于100W/M，
电缆的理想屏蔽抑制系数等于或小于0.7。
六、基本电缆规格及结构参数
芯数×标称截面 | 导体结构（MM） （根数×直径） | zui大外径（MM） | 参考重量（KG/KM） | ||||
BPTVPLVPL BPTYJPLVP BPTGPLGPL | BPTFPLVPL BPTFPLGPL BPTFPLDQPL | BPTFPLFPL | BPTVPLVPL BPTYJPLVPL BPTGPLGPL | BPTFPLVPL BPTFPLGPL BPTFPLDQPL | BPTFPLFPL | ||
3×4 3×0.75 | 1/2.25 | 15.0 | 14.7 | 14.5 | 325 | 315 | 320 |
3×6 3×1 | 1/2.76 | 16.7 | 16.5 | 16.2 | 427 | 415 | 420 |
3×10 3×2.5 | 7/1.35 | 21.5 | 20.5 | 19.5 | 635 | 590 | 610 |
3×16 3×2.5 | 7/1.70 | 23.5 | 22.5 | 21.2 | 892 | 830 | 860 |
3×25 3×4 | 7/2.50 | 27.5 | 26.2 | 24.8 | 1380 | 1285 | 1325 |
3×35 3×6 | 7/2.56 | 32.8 | 31.2 | 29.6 | 1695 | 1580 | 1630 |
3×50 3×10 | 10/2.56 | 36.5 | 34.7 | 32.9 | 2180 | 2030 | 2095 |
3×70 3×10 | 14/2.56 | 45.5 | 43.3 | 41.0 | 2955 | 2755 | 2840 |
3×95 3×16 | 19/2.56 | 53.0 | 50.4 | 47.7 | 3955 | 3685 | 3800 |
3×120 3×25 | 24/2.56 | 59.5 | 56.6 | 53.6 | 4805 | 4475 | 4620 |
3×150 3×25 | 30/2.56 | 61.5 | 58.5 | 55.4 | 5815 | 5420 | 5590 |
3×185 3×35 | 37/2.56 | 69.5 | 66.1 | 62.6 | 7205 | 6710 | 6920 |
3×240 3×35 | 48/2.56 | 77.5 | 73.7 | 69.8 | 10855 | 10100 | 10425 |
