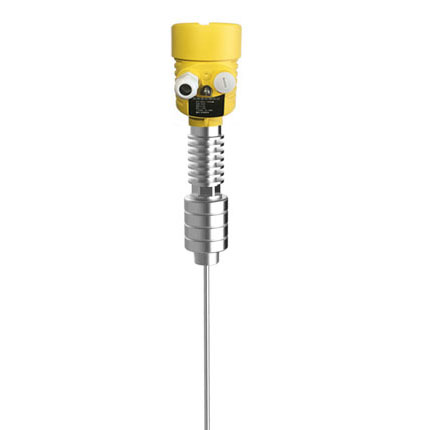

导波雷达物位计 JCRD54

•

应   用：低介电常数液体或固体粉料

测量范围：6米

过程连接：螺纹、法兰

过程温度：-40-250℃

过程压力：-0.1-2MPa

精   度：±1mm

频率范围：100MHZ-1.8GHZ

防爆等级：Exia IIC T6

防护等级：IP67

信号输出：4…20mA/HART(两线)

工作频率：100MHZ-1.8GHZ
测量范围：缆式：0-30m；杆式、同轴管式：0-6m
重复性：±2mm
分辨率：1mm
采样：回波采样 55 次 /s
响应速度： >0.2S（根据具体使用情况而定）
输出电流信号：4-20mA
精度：±3mm

通讯接口:HART 通讯协议

过程连接:G1"A/G1?"A 螺纹
      法兰 DN50，DN80，DN100，DN150，DN200

过程压力 : -0.1-4MPa

电源：24VDC(±10%), 纹波电压：1Vpp 耗电量：max 22.5mA

环境条件: 温度 -40℃～ +70℃

外壳防护/防爆等级：IP67 / EXib  IIC T6

两线制接线：仪表供电和信号输出共用一根两芯屏蔽电缆线

电缆入口：2个 M20*1.5 或 ?"NPT( 电缆直径 5--9mm)
