特种电缆 /te-zhong-dian-lan

TVVBP 24*0.75+2P/2*0.75

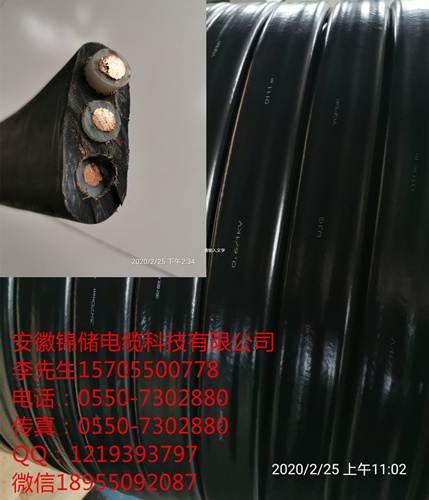

  • J8_副本.jpg
商品名称:TVVBP 24*0.75+2P/2*0.75
productmiaoshu:TVVBP电梯随行扁电缆|电梯电缆http://www.wbdlc.com/http://www.wbdlc.com/型号产品名称用途导体长期允许工作温度℃额定电压V标称截面mm2TVVBYVVB聚氯…
  • 添加时间:2020-08-30 16:23:30
  • 浏览:

手机:15705500778 / 13866946849

传 真:0550-7622196

电 话:0550-7302880 / 7622880

邮 箱:1219393797@qq.com

产品描述:

TVVBP电梯随行扁电缆|电梯电缆http://www.wbdlc.com/http://www.wbdlc.com/

型号

产品名称

用途

导体长期允许
工作温度 ℃

额定电压
V

标称截面
mm2

TVVB
YVVB

聚氯乙烯绝缘聚氯乙烯护套电梯扁电缆

电梯内部作随行悬挂电缆,用
于动力传输线及控制、照明、
通讯线路接

-15 ~ +70

300/500
450/750

0.3 ~ 240

TVVBG
YVVBG

聚氯乙烯绝缘聚氯乙烯护套钢丝加强型电梯扁电缆

TVVBP
YVVBP

聚氯乙烯绝缘聚氯乙烯护套铜丝编织屏蔽电梯扁电缆



电缆结构/尺寸表

型号

芯数x截面
mm2

电缆外型尺寸

电缆参考重量
KG/KM

高mm

宽mm

TVVB
一字排列

2X0.75

4.6

8.0

68.4

3X0.75

10.4

89.8

4X0.75

13.7

117.5

5X0.75

17.1

145.2

6X0.75

19.4

166.6

7X0.75

21.8

188.1

8X0.75

24.1

209.5

9X0.75

26.5

231.0

10X0.75

28.8

252.5

11X0.75

31.2

273.9

12X0.75

33.5

295.4

13X0.75

35.9

316.8

14X0.75

39.2

344.5

15X0.75

41.6

366.0

16X0.75

44.0

387.4

17X0.75

46.3

409.0

18X0.75

49.5

436.5

19X0.75

52.0

458.0

20X0.75

54.3

479.5

21X0.75

56.7

500.9

22X0.75

59.0

522.4

23X0.75

61.4

543.8

24X0.75

64.7

571.5

注:以上规格为常用型,可根据用户要求定制特殊规格


型号

芯数x截面
mm2

电缆外型尺寸

电缆参考重量
KG/KM

高mm

宽mm

TVVB
梅花排列

24X0.75

9.0

32

499

30X0.75

8.5

41

619

36X0.75

9.0

44.5

733

40X0.75

8.5

51.8

795

42X0.75

9.0

50.6

839

48X0.75

9.0

56.7

945

54X0.75

9.0

63

1050

60X0.75

9.0

69

1156

66X0.75

9.0

75

1262
