KX-FFRP 2*0.75
商品名称：KX-FFRP 2*0.75
productmiaoshu：KX-HA-FFRPKX-HA-FFRP2*1.0补偿导线的详细资料：http://安徽锦储电缆科技有限公司KX-HA-FFRP2*1.0补偿导线详细资料：http://www.wanbangcabl…
- 添加时间：2020-08-24 17:07:14
- 浏览：
手机：15705500778 / 13866946849
传 真：0550-7622196
电 话：0550-7302880 / 7622880
邮 箱：1219393797@qq.com
产品描述：
KX-HA-FFRPKX-HA-FFRP2*1.0补偿导线的详细资料：http://安徽锦储电缆科技有限公司
KX-HA-FFRP2*1.0补偿导线详细资料：http://www.wanbangcable.com/http://www.jinchucable.com/

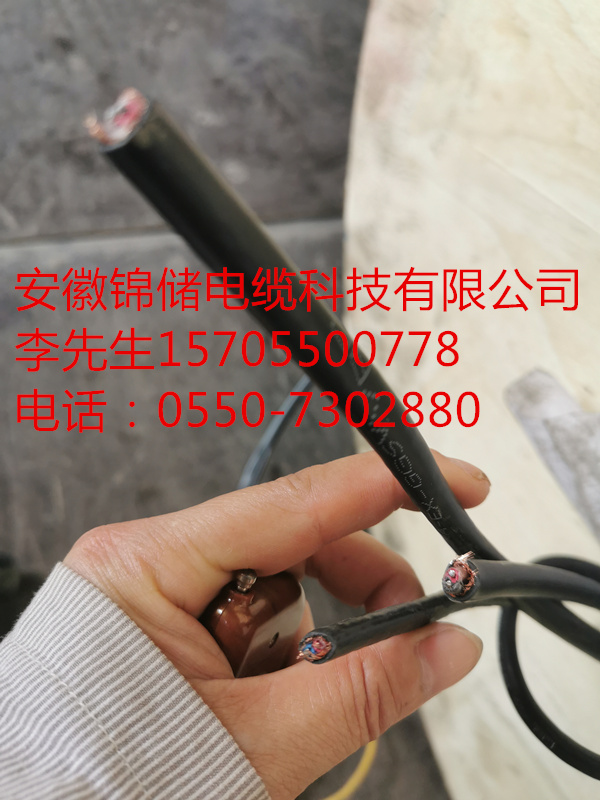

全称：聚氯乙烯绝缘和护套一般用精密级K分度热电偶用补偿导线
导体材质: 正极为镍铬----负极为镍硅 热电偶分度号K型
绝缘材料：氟塑料绝缘 颜色：正极为红色 负极为黑色
护套材料：氟塑料护套 颜色：灰色 温度：-20--70
可根据需要提供聚乙烯（Y）绝缘、 交联聚乙烯（YJ）绝缘补偿电缆。
绝缘电阻: 25MΩ.km
电压试验：1000 V/1min
阻燃性能：符合GB/T18380-2001阻燃标准中A、 B、 C类规定
热电动势及允差：精密级 8137 ±60（±1.5℃）
KX-HA-FFRP2*1.0补偿导线规格参数
规格 | A类导体 | R类导体 | 20℃时往复电阻值 ≤Ω/m |
2×0.5 mm² | 1/0.80 | 7/0.30 | 2.20 |
2×1.0 mm² | 1/1.13 | 7/0.43 | 1.10 |
2×1.5 mm² | 1/1.37 | 7/0.52 | 0.73 |
2×2.5 mm² | 1/1.76 | 19/0.41 | 0.44 |
型号说明：
1、其它型号补偿导线如：KC、JX、SC、EX、NC、TX等，只需改写型号的*项，如：EX-G-VV、TX-H-FVP等；
2、需导体为多股软芯时，应在原型号后加“R”表示，如：TX-G-VVPR；
3、还可根据需要提供聚乙烯（Y）绝缘、交联聚乙烯（YJ）绝缘补偿电缆。
4、补偿电缆屏蔽层也可采用金属带绕包形式，如：复合铝带（P3）、复合铜带（P2）；
5、需阻燃型补偿电缆，应在原型号前加“ZR-”。
6、需铠装型补偿电缆，应在原型号后加“-22”表示钢带铠装；加“-32”表示钢丝铠装。
补偿电缆与补偿导线的规格范围
| 名称 | 线芯对数 | 标称截面 mm2 | 线芯结构 | |
| A | B | |||
| 补偿导线 | 1 | 0.5 1.0 1.5 2.0 | 1/0.80 | 7/0.30 |
| 1/1.13 | 7/0.43 | |||
| 补偿电缆 | 1~19 | 1/1.37 | 7/0.52 | |
| 1/1.76 | 19/0.41 | |||
补偿电缆与补偿导线的主要技术要求
| 产品型号 | 补偿导线及电缆线芯 | 补偿导线绝缘层着色 | 配用热电偶分度号 | ||
| 正极 | 负极 | 正极 | 负极 | ||
| SC or RC | 铜 | 铜镍0.6 | 红 | 绿 | S（铂铑10-铂）或 R（铂铑13-铂） |
| KCA | 铁 | 铜镍22 | 红 | 蓝 | K（镍铬-镍硅） |
| KCB | 铜 | 铜镍40 | 红 | 蓝 | |
| KX | 镍铬10 | 镍硅3 | 红 | 黑 | |
| EX | 镍铬10 | 铜镍45 | 红 | 棕 | E（镍铬-铜镍） |
| JX | 铁 | 铜镍45 | 红 | 紫 | J（铁-铜镍） |
| TX | 铜 | 铜镍45 | 红 | 白 | T（铜-铜镍） |
| NC | 铁 | 铜镍18 | 红 | 灰 | N（镍铬硅-镍硅） |
