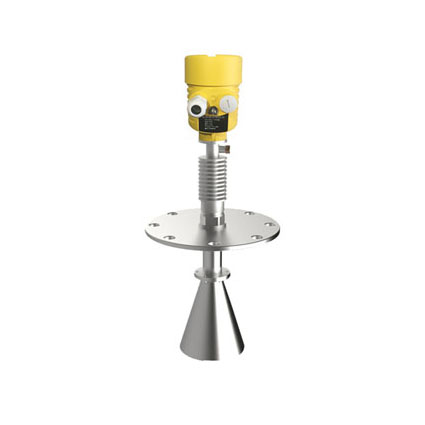

智能雷达物位计 JCRD86

•

应   用：高温环境测量块料或颗粒

测量范围：35米

过程连接：法兰

过程温度：-40-500℃

过程压力：-1.0-40bar

重 复 性：± 2mm

精   度：< 0.1%

频率范围：6.8GHz

防爆等级：Exia IIC T6

防护等级：IP67

信号输出：4…20mA/HART(两线)

工作频率 6.8GHz
波 束 角：24°JCRD81 JCRD82
      20°JCRD83带 DN150 法兰
      16°JCRD83带 DN200 法兰
      12°JCRD83带 DN250 法兰
测量范围：0…30m
重复性：±2mm
分辨率： 1mm
采样：回波采样 55 次 /s
响应速度： >0.2s( 根据具体使用情况而定 )
电流信号： 4…20mA
精度：±10mm

天线材质  JCRD81 ： PP 或 PTFE
     JCRD82 ： PTFEJCRD83 ： 不锈钢

通讯接口   HART 通讯协议

过程连接   JCRD81 (PP，PTFE 棒式天线 ) ：G1?"A或 1?"NPT JCRD82(PTFE 棒式天线 ) ：
翻边法兰 DN50、DN80、DN100、DN150、DN200、
      JCRD83( 喇叭口形式天线 )：
      法兰 DN50、DN80、DN100、DN150、DN200、

电源：24V DC(±10%)；波纹电压：1Vpp
    耗电量：max22.5mA     0.5W

环境条件温度：－ 40℃…＋ 70℃  容器压力（表压）－ 0.1…4MPa

防爆认证Exib IIC T6

外壳保护等级 IP67

两线制接线: 供电和信号输出共用一根两芯导线

电缆入口 2 个 M20*1.5 或 2 个 ?"NPT（电缆直径 5…9mm）
