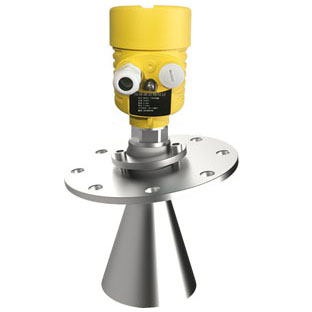

智能雷达物位计 JCRD84

•

应   用：固体块料、颗粒料

测量范围：35米

过程连接：万向法兰

过程温度：-40-250℃

过程压力：-1.0-3bar

重 复 性：± 2mm

精   度：< 0.1%

频率范围：6.8GHz

防爆等级：Exia IIC T6

防护等级：IP67

信号输出：4…20mA/HART(两线)

工作频率  6.8GHz
波 束 角： 24°JCRD81 JCRD82
       20°JCRD83带 DN150 法兰
       16°JCRD83带 DN200 法兰
       12°JCRD83带 DN250 法兰
测量范围：0…30m
重复性： ±2mm
分辨率： 1mm
采样： 回波采样 55 次 /s
响应速度： >0.2s( 根据具体使用情况而定 )
电流信号： 4…20mA
精度：±10mm

天线材质   JCRD81 ： PP 或 PTFE
       JCRD82 ： PTFEJCRD83 ： 不锈钢

通讯接口  HART 通讯协议

过程连接  JCRD81 (PP，PTFE 棒式天线 ) ：G1?"A或 1?"NPT
       JCRD82(PTFE 棒式天线 ) ：
       翻边法兰 DN50、DN80、DN100、DN150、DN200、
       JCRD83( 喇叭口形式天线 )：
       法兰 DN50、DN80、DN100、DN150、DN200、

电源：24V DC(±10%)；波纹电压：1Vpp
耗电量：max22.5mA    0.5W

环境条件 温度：－ 40℃…＋ 70℃  容器压力（表压）－ 0.1…4MPa

防爆认证 Exib IIC T6

外壳保护等级 IP67

两线制接线: 供电和信号输出共用一根两芯导线

电缆入口 2 个 M20*1.5 或 2 个 ?"NPT（电缆直径 5…9mm）
